一、結構與原理

脫硫除塵器主要由筒體、上部注水槽、下部溢水孔、清理孔等組成。其工作原理是：含塵氣流通進入筒體，筒體是一個圓形筒體，水從除塵器上部注水槽進入筒內，使整個圓筒內壁形成一層水膜從上而下流動，煙氣由筒體下部切向進入，在筒體內旋轉上升，含塵氣體在離心力作用下始終與筒體內壁面的水膜發生摩擦，這樣含塵氣體被水膜濕潤，塵粒隨水流到除塵器底部，從溢水孔排走，在筒體底部封底并設有水封槽以防止煙氣從底部漏出，有清理孔便于進行筒體底部清理。除塵后廢水由底部溢流孔排出進入沉淀池，沉淀中和，循環使用。凈化后的氣體，通過筒體上部椎體部分引出，從而達到除塵目的。在循環池中加入堿液，可起到很好的脫硫效果。

二、主要技術性能和參數

除塵效率：＞

脫硫效率：≥85%

林格曼黑度：＜1級

煙速：17~23m/s

煙氣空塔流速：3.2~4.2 m/s

溢流槽靜壓：2~5mmH2O

設備阻力：600~900Pa

設備機械設計壓力：﹣1000~+5000 Pa

漏風率：＜1%

除塵后煙氣溫度：50~80℃

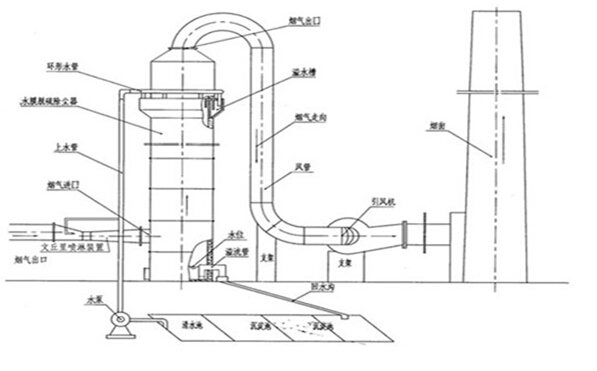

三、工藝流程圖
